在光伏电站安装过程中，规范操作的过程很重要。今天小编就把光伏电站安装的操作流程分享给小伙伴，希望能给对大家平时的工作有用。

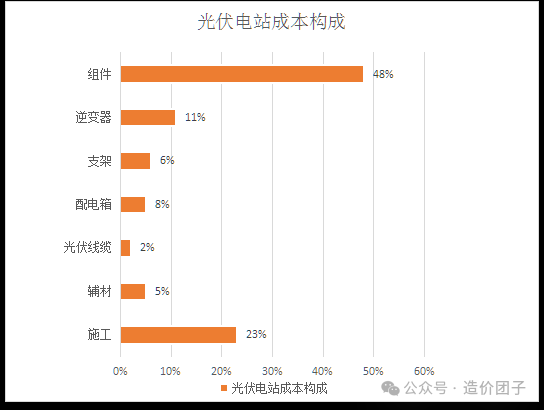

  首先你们可以了解下，整个光伏电站的成本构成情况。通常来说，我们建设一个光伏电站主要的成本构成如下图：

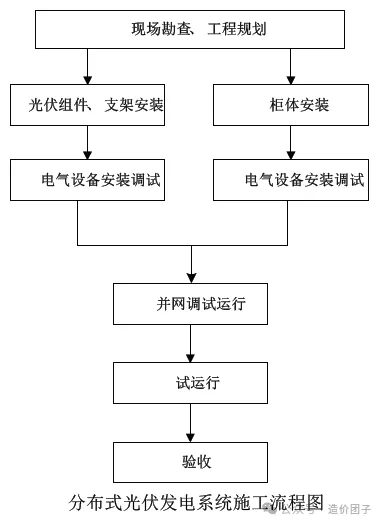

  各位在施工之前，一定要编制合理的施工流程图，按照该流程安排工人施工，这样做才能够避免事故、提高功效。以分布式光伏发电施工流程图为例，主要的流程图如下：

  在工程的过程中，选派一名精通继电保护专业、懂远动专业、熟悉一次设备的复合型人员为工作负责人，来指挥协调施工全过程。

  2.施工现场一次设备安装好，电缆沟电缆支架安装好，现场设置好安全标示牌，做好安全措施。

  3.物资准备完成，产品安装前，开箱检查铭牌数据，产品外表应无损坏，还须对照清单查收零部件与携带的文件。

  测量放线→机械开挖填筑→压路机压实路基→路基检查验收→铺路面材料（一般为碎石）→压路机碾压→验收。

  测量放线→基坑开挖→浇筑混凝土基础→安装围栏立管→基坑回填→安装围栏钢丝网→检查验收。

  光伏支架基础有很多种，现就目前很常用的混凝土灌柱桩基础施工流程简要讲一下：施工放线→钉桩→钻孔机就位→钻孔机钻孔→钢筋笼入孔→浇筑混凝土→混凝土养护→检查验收。

  施工放样→基础开挖→浇筑混凝土垫层→模板制做→绑扎钢筋→混凝土浇筑→拆模→基础验收→基坑回填。

  设施安装包括组件安装、汇流箱的安装、逆变器室设施安装、升压箱变安装、站用箱变安装、引出线高压设施安装、高压柜安装、户外高压设施安装、二次设施安装、监控设施安装、消防报警系统安装、安防监控系统安装、办公自动化设备安装等。

  负责人在电缆敷设前对二次图和电缆清册进行认真校核，最好能够降低敷设过程中的交叉穿越。同时负责人负责检查和记录，防止漏放、错放和重放。每条电缆两端电缆牌要确保统一，电缆的两端的设备一定要正确，并且电缆预留长度满足接线要求即可，不宜过长或过短，造成浪费和带来不必要的麻烦。

  首先按照图纸确定电缆的接线位置，按顺序排好电缆，量好接线高度。剥电缆外皮和电缆头屏蔽层焊接接地线的时候严防切伤、烫伤芯线，以至损坏绝缘。电缆头要用长6cm、大小适中的热缩管套住，且高度一致。

  确定电缆顺序，剥除芯线部分绝缘层，接线完毕后套上编号管，最后检查、记录。注意在校线时所有线芯必须与设备断开，线芯之间无接触。校线完毕插上编号管后注意其保护，一般将芯线头弯曲，以防编号管丢失。

  接线完成后，将所有芯线从端子排上断开进行一次校线，并随校随恢复，注意回路的接地，还要格外的注意对CT、PT 回路的紧线，确保CT 回路无开路、PT 回路无短路。通讯线屏蔽层可靠接地; 各通讯端口可靠保护; 交流电源接地正确。屏上各标签框完整准确。

  1、安装光伏电池板阵列需要仔细考虑安装方位角、倾斜角。光伏电池板之间需避免遮挡，包括周边建筑物（电线杆，房屋檐角等）。

  2、太阳能电池板支架放置稳定性和牢固性（考虑当地的气象资料，如日照时间，灾害天气、风暴等情况）。

  3、走线距离及汇流箱位置。尽量走线距离短且平均，接线端子要牢固，防止虚接或断。

  4、蓄电池极端子要牢固（千万不可短路）安装时注意极性，避免引起爆炸和火灾。

  5、控制器一般都有相应的配电保护的方法。不过接线过程中也要注意防止极性接反、短路等现象，避免不必要的麻烦。注意放置的角度、避免雨水浸入。

  6、建造系统地点必须开阔，在安装太阳能电池方阵处不得有高大建筑物或其它东西挡住阳光。
